EMRE ALTAY

Yüksek Makine Mühendisi

Friterm A.Ş. - Endüstriyel Soğutma Satış Yöneticisi

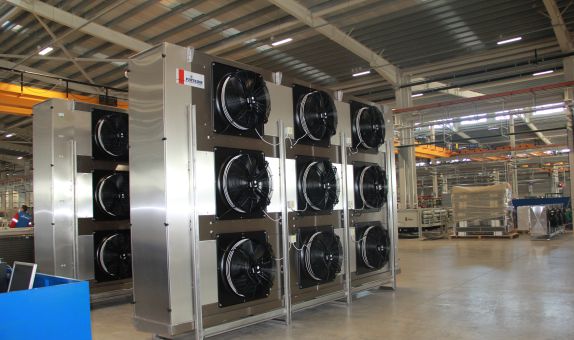

Bu yazı; Friterm tarafından tasarlanan ve üretimi gerçekleştirilen, projeye özel NH3, COâ‚‚ ve FREON’a uygun dizayn edilmiş IQF (Hızlı Şok Dondurucular) sistemlerinde kullanılan evaporatörler hakkında bilgi vermeyi hedeflemektedir. Yazıda ürünün konstrüktif yapısına, defrost çözümlerine ve enerji verimliliği konularına değinilmiştir.

IQF (Individual Quick Freezer - Hızlı Şok Dondurucular) gıda ürünlerinin tek tek dondurulduğu sistemlerdir. Bu sistemlerde ürünler -40 °C'de çok hızlı bir şekilde şoklanarak dondurulur ve ürünlerin besin değerleri kaybolmadan, katkı maddesi kullanılmadan uzun ömürlü olması sağlanır. Özel tasarım evaporatörler dizayn edilmeden önce kapasite hesabı çok iyi yapılmalıdır. Kapasite hesabında duvarlar, zemin ve tavan ısı kazançları, üründen gelen ısı (donma ısısı dahil) ve şok dondurucu fanları ile defrost sonrası kalan ısı hesaba katılmalıdır. Hava debisi ve hava hızı mutlaka kontrol edilmelidir. Başarılı bir şoklama prosesi için ürün üzerinden geçen hava hızı 5 m/s hızın altına düşmemelidir. Hava hızı hesaplanırken ürünlerin bulunduğu kesit mutlaka hesaba katılmalıdır.

Soğutucu akışkanın dolaştığı boru demeti Düz Sıralı (Kare Dizilim) bir yapıya sahip olmalıdır. Böylece karlanmanın daha geç oluşması, hava hareketinin daha uzun süre devam etmesi sağlanır. Hava giriş tarafında oluşan karlanma, hava geçişini engellediği için evaporatörün performansını etkilemektedir. Giriş tarafındaki hava akışının devamlılığını sağlamak ve defrost süresini uzatmak için giriş hava kısmında kanat aralıkları açılarak kademeli geçiş sistemi uygulanmaktadır. Bu sayede şoklama boyunca defrost istenen bir durum olmadığı için hava akışı devam eder, enerji verimliliği ve işletme kolaylığı sağlanır.
